球头销制备

渗氮样品的金相制备

球头销是保证汽车操纵的稳定性，行驶的平顺性、舒适性、安全性及使汽车正确、准确行驶的关键零部件。为保证工件的表面既有高的硬度和耐磨性，又有优良的耐蚀性能，需要离子渗氮加后氧化工艺进行处理，在氮碳共渗表面硬化处理的基础上，再进行一次氧化处理，使白亮层表面覆盖一层黑色Fe3O4膜。
样品经氮化后，氮化层处硬度高、脆性大，在实际金相制备中若耗材选择不当，极易造成氮化层氧化层破裂脱落，无法进行准确的量测，故此类样品在金相制备过程中，如何选择合适的耗材将氮化层与氧化层完整的保留下来是重中之重。

制备方案
材 料 类 型:   球头销
制 备 目 的:   氮化层厚度测量

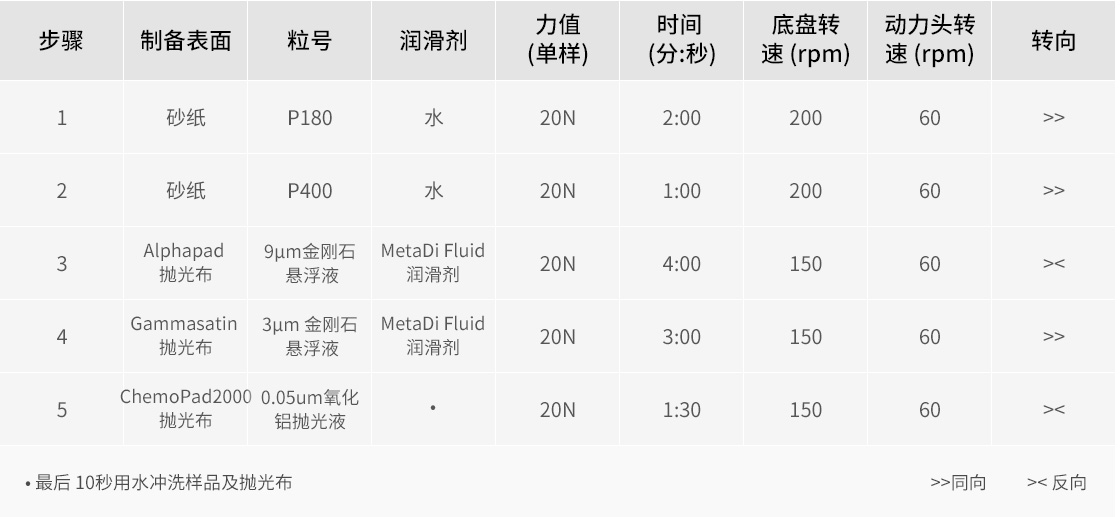

样品切割后形状不规则通常首先要进行镶嵌，若镶嵌树脂选择不当，市面常见热镶嵌树脂耐磨性保边性较差，研磨抛光时会造成样品与树脂之间因去除速率不一致，进而造成样品和树脂之间浮凸，氮化层边缘失去树脂支撑，在研磨抛光阶段受剪切力易造成样品氮化层氧化层破裂。因此对于此类样品，金相制备时最关键的一步时镶嵌要选择具有保边性的环氧树脂进行镶嵌，环氧树脂具有耐磨性高、与样品之间的无收缩缝隙、保边性好等优点。镶嵌完成后使用P180砂纸进行粗磨，将切割产生的损伤层去除，并将样品磨平，使用P400砂纸将P180产生的粗大划痕去除，然后选择9微米金刚石悬浮液进行粗抛光、3微米金刚石抛光液进行中抛，然后使用0.05微米氧化铝最终抛光，获得无划痕、无变形的最终镜面效果。
